K9K
|
Outillage spécialisé indispensable |
|
| Emb. 1596 | Douille de 24 mm pour dépose - repose d'émetteur d'embrayage |
|
Matériel indispensable |
| clé dynamométrique "faible couple" |
|
Couples de serragem
|
|
| accéléromètre | 2 daN.m |
DÉPOSE
- Débrancher la batterie en commençant par la borne négative.
- Déposder les caches du moteur.

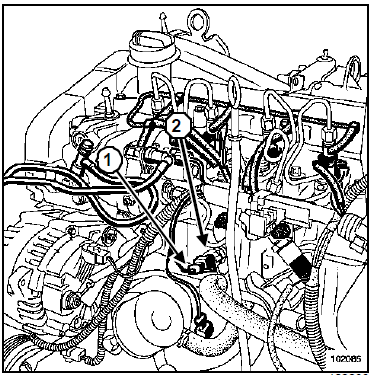

- Débrancher le connecteur (1) de l'accéléromètre.
- Déposer l'accéléromètre (2) à l'aide de l'outil (Emb.
1596).
REPOSE
- Procéder dans le sens inverse de la dépose.
- Serrer au couple l'accéléromètre (2 daN.m) à l'aide de l'outil clé dynamométrique "faible couple".
| ATTENTION Brancher la batterie et effectuer les apprentissage nécessaires Chapitre Equipement électrique. |
Sonde de température de
gazole
Matériel indispensable
outil de diagnostic
Couples de serragem
sonde de température
de gazole
1,5 daN.m +/-
0,15
...
Venturi
K9K
Matériel indispensable
outil de diagnostic
clé dynamométrique "faible couple"
Couples de serragem
...
