Revue technique automobile - Renault Scenic: Tapis arrière
|
Couples de serrage
|
|
| vis du rail de fixation des sièges arrière | 21 N.m |
| vis de réhausse de siège avant | 21 N.m |
DEPOSE
| IMPORTANT Avant toute intervention sur un élément du système de sécurité, verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (voir chapitre Equipement électrique). Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume fixe (contact mis). |
Déposer :
- les sièges avant (voir Chapitre 75A-A) (respecter les consignes de sécurité),
- la console centrale (voir Chapitre 57A-A),
- les sièges arrière,
- le tapis de coffre (voir Chapitre 71A-K),
- les rangements et trappes de plancher (voir Chapitre 71A-L).
Déclipper la garniture (1).
Déposer la garniture (2).

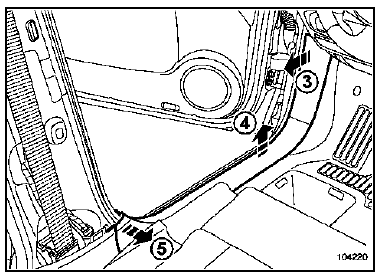

Déclipper :
- la garniture de bas de planche (3),
- la garniture de bas de marche (4) et (5).
Déclipper la garniture (6) et (7).
Déclipper la garniture de bas de marche supérieure.
Déclipper :
- l'enjoliveur du rail de fixation des sièges arrière,
- la platine d'alimentation 12 V.
Débrancher les connecteurs.
Déposer :
- les vis de fixation du rail,
- le rail,
- les pions d'ancrage.
Déposer le tapis.
Déposer les agrafes à l'aide de la pince à dégrafer.
Déposer :
- les rivets plastique,
- la plaque.
Déposer l'insonorisant.
Déposer la vis (9).
Déclipper le faux plancher.
Déposer le tapis des bacs de rangement.
Déclipper le support du faux plancher.
Déposer partiellement le tapis avant.
Déclipper le demi-plancher avant.
Déclipper le connecteur de siège de l'agrafe.
Déposer les vis de fixation de la réhausse de siège.
Déposer l'insonorisant central.
REPOSE
Procéder dans le sens inverse de la dépose.
