Revue technique automobile - Renault Scenic: Silencieux

Revue technique automobile - Renault Scenic / Moteur et périphériques / Echappement / Silencieux

Couples de serrage

vis de support de silentbloc sur le silencieux 0,8 daN.m
vis de support de silentbloc sur la caisse 2,1 daN.m

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Couper la ligne d'échappement (Chapitre Echappement, Généralités, page 19B-1).

  • Déposer :

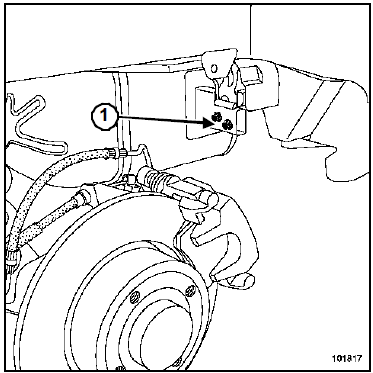

  • les vis de fixation (1) du silencieux sur le support de silentbloc,
  •  le silencieux.
Nota :

Si les silentblocs sont endommagés :

  •  repérer la position du support sur la caisse,
  •  remplacer l'ensemble " support - silentbloc ".

REPOSE

  •  Mettre en place :
  •  le silencieux,
  •  le manchon (Chapitre Echappement, Généralités, page 19B-1).
  • Serrer aux couples :
  •  les vis de support de silentbloc sur le silencieux (0,8 daN.m),
  •  les vis de support de silentbloc sur la caisse (2,1 daN.m).
  •  Serrer le manchon, tout en soulageant la ligne d'échappement pour assurer l'alignement de la ligne, (Chapitre Echappement, Généralités, page 19B-1).
  •  Vérifier la présence et la bonne fixation de tous les écrans thermiques de la ligne d'échappemen
  •  Vérifier l'absence de contact sous caisse.
ATTENTION
  •  Remplacer impérativement tout écran thermique détérioré.
  •  Ne pas réutiliser un manchon usagé.
  •  L'ensemble vis écrous de serrage du manchon doit être orienté de façon à éviter tout risque de contact sous caisse.
