Revue technique automobile - Renault Scenic: Siège complet

Couples de serrage

vis de fixation des pédoncules 25 N.m
écrous de fixation armature - glissières 25 N.m

DEPOSE

Déposer l'appui-tête.

Déclipper l'enjoliveur supérieur de guide ceinture.

Déclipper l'enjoliveur supérieur de guide ceinture.

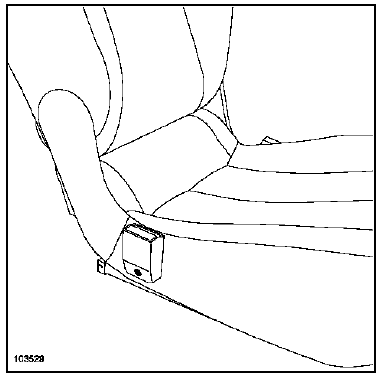

Déclipper l'enjoliveur inférieur de guide ceinture à

Déclipper l'enjoliveur inférieur de guide ceinture à l'aide d'un tournevis (1).

Déposer la vis de fixation du pédoncule.

Déposer la vis de fixation du pédoncule.

Déposer :

Déposer :

  •  l'obturateur de la commande de déverrouillage de dossier à l'aide d'un tournevis,
  •  la vis de fixation du pédoncule.

Déposer la commande de déverrouillage de dossier

Déposer la commande de déverrouillage de dossier

Déposer les profils de maintien de la coiffe d'assise.

Déposer les profils de maintien de la coiffe d'assise.

Déposer les agrafes (2) à l'aide de la pince à dégrafer

Déposer les agrafes (2) à l'aide de la pince à dégrafer

Déposer les rivets (3).

Déposer les rivets (3).

Déposer les élastiques de maintien de coiffe.

Déposer les élastiques de maintien de coiffe.

Déposer les profils de maintien de la coiffe.

Déposer les profils de maintien de la coiffe.

Rabattre la coiffe d'assise vers l'avant.

Rabattre la coiffe d'assise vers l'avant.

ATTENTION

Déposer soigneusement la coiffe, en maintenant les bandes velcro de la mousse pour ne pas détériorer la mousse d'assise.

Déposer :

  •  la coiffe d'assise,
  •  la mousse.

Faire sortir les extrémités de la fermeture à glissières à

Faire sortir les extrémités de la fermeture à glissières à l'aide d'un tournevis.

Ouvrir la fermeture à glissières.

ATTENTION

Déposer soigneusement la coiffe, en maintenant les bandes velcro de la mousse pour ne pas détériorer la mousse de dossier.

Dégarnir la coiffe de dossier jusqu'aux guides d'appuitête.

Déclipper les guides d'appui-tête par une pression sur

Déclipper les guides d'appui-tête par une pression sur les clips.

Déposer l'ensemble "coiffe - guides".

Déposer la mousse.

Déposer la mousse.

Déposer les écrous de fixation de l'ensemble

Déposer les écrous de fixation de l'ensemble "armature - glissières".

Déposer la nappe d'assise.

Déposer le carter (3) et (4).

Déposer le carter (3) et (4).

REPOSE

Reposer la fermeture à glissières de la coiffe à l'aide de l'outil (Car. 1558) (couleur bleue).

Procéder dans le sens inverse de la dépose.

Particularité du siège central

Déclipper le carter à l'aide d'un tournevis.

Déclipper le carter à l'aide d'un tournevis.

Nota : Les clips de fixation du carter sont visibles sur l'illustration ci-dessous.

Déposer :

Déposer :

  •  les agrafes "nez de porc" (5),
  •  les profils de maintien,
  •  les guide d'appui-tête.

ATTENTION

Déposer soigneusement la coiffe, en maintenant les bandes velcro de la mousse pour ne pas détériorer la mousse de dossier.

Déposer :

  •  la coiffe de dossier,
  •  la mousse.

Couper les colliers (6) des élastiques de maintien de la

Couper les colliers (6) des élastiques de maintien de la coiffe.

ATTENTION

Déposer soigneusement la coiffe, en maintenant les bandes velcro de la mousse pour ne pas détériorer la mousse d'assise.

Déposer la coiffe d'assise.

Déposer la mousse d'assise.

Déposer la mousse d'assise.

Déposer :

Déposer :

  •  les écrous de fixation des pédoncules,
  •  les écrous.

REPOSE

Procéder dans le sens inverse de la dépose.
