Notice d'utilisation - Renault Scenic III: Rangements, aménagements du coffre à bagages
Rangements latéraux 1
Suivant véhicule, il peuvent accueillir des bidons d'huile...
Crochets porte-sacs 2
Masse maximum par crochet : 5 kg.

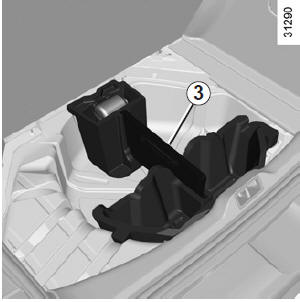

Rangement sous tapis de coffre
Suivant véhicule, pour y accéder, relevez le tapis de coffre.
La cloison 3 est amovible.
Compartimentage du coffre (suivant véhicule)
Utile pour séparer le chargement.
Relevez le séparateur 4.
Au dos la bande élastique 5 permet de maintenir de petits objets verticalement.
Masse maximum : 30 kg uniformément répartis.
| Placez toujours les objets transportés de façon à ce que les plus lourds soient en appui contre le dossier de la banquette arrière. |
Crochets d'arrimage
Les crochets 6 situés à chaque coin du coffre permettent d'arrimer le chargement.
Cache-bagages : versions châssis long
Pour enrouler la partie souple du cache-bagages
À l'aide de la poignée 1, tirez-la légèrement
pour dégager les pions de leurs
points de fixation situés ...
Transport d'objets dans le coffre/Remorquage (attelage)
Placez toujours les objets transportés
de façon à ce que leur plus grande
dimension
soit en appui contre le dossier
de la banquette arrière, ce qui est
le cas pour ...
