Revue technique automobile - Renault Scenic: Pneumatiques : Remplacement
DÉPOSE

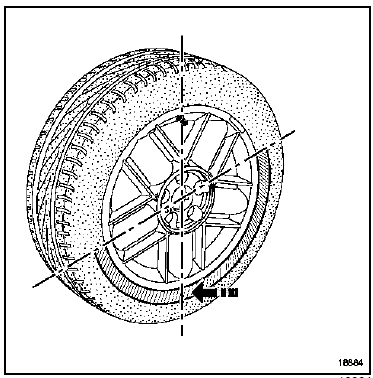

I -DÉCOLLEMENT DU TALON DU CÔTÉ EXTÉRIEUR DU PNEUMATIQUE
- Commencer par le côté opposé à la valve, lors du décollement du talon de la jante.
| ATTENTION Veiller à ce que le talon du pneumatique ne force jamais sur le capteur. |
II - DÉCOLLEMENT DU TALON DU CÔTÉ INTÉRIEUR DU PNEUMATIQUE
ATTENTION
|

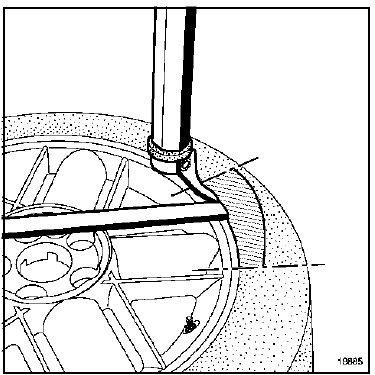

III - DÉCHAUSSAGE DU TALON EXTÉRIEUR DU PNEUMATIQUE
- Positionner le démonte-pneu à environ 15 cm de la valve.
- Déchausser le talon en terminant par la valve.
| ATTENTION Veiller à ce que le talon du pneumatique ne force jamais sur le capteur. |
IV - DÉCHAUSSAGE DU TALON INTÉRIEUR DU PNEUMATIQUE
- La méthode est identique à celle du déchaussage du talon extérieur (paragraphe précédent).
REPOSE
- Savonner correctement le talon du pneumatique.
| ATTENTION Veiller à ce que le talon du pneumatique ne force jamais sur le capteur. |
- Engager le talon inférieur à 15 cm environ, après la valve.
- Finir de chausser le pneumatique par la valve.
- Chausser le talon extérieur avec une méthode identique au talon inférieur.
- Gonfler le pneumatique à la pression préconisée.
