Revue technique automobile - Renault Scenic: Navigation "haut de gamme" : Initialisation

Cette procédure est à réaliser à chaque remplacement de pièce.

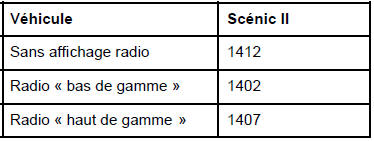

Configurations du système

ATTENTION

Si le véhicule est équipé d'autoradio, celui-ci doit être allumé au moment de l'initialisation. Dans le cas contraire, la commande au volant est inefficace et l'écran n'affiche pas les données de la radio.

  • Couper le contact.
  •  Attendre l'arrêt complet du système.
  •  Allumer l'autoradio.
  •  Mettre le contact (attendre 20 secondes environ).
  •  Appuyer simultanément sur les touches " M " et " C ".
  •  Lire la référence du véhicule.
  •  Effectuer le test de la commande au volant (s'affiche à l'écran la connexion de l'antenne GPS : connectée - non connectée). Ne pas tenir compte des tests des antennes radio et téléphone.
  •  Sortir de l'initialisation par le bouton rotatif.
  •  Couper le contact (1 minute).
Nota : Si la configuration ne correspond pas au véhicule, contrôler le câblage du véhicule (lignes multiplexées) et les références des pièces.
