Notice d'utilisation - Renault Scenic III: Kit de gonflage des pneumatiques

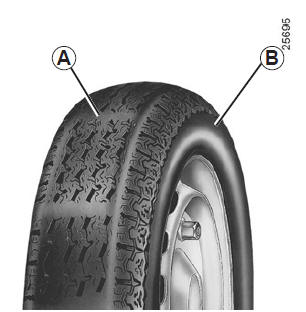

Le kit répare les pneumatiques endommagés sur la bande de roulement A par des objets de moins de 4 millimètres. Il ne répare pas tous les types de crevaisons comme les coupures de plus de 4 millimètres, les entailles sur le flanc B du pneumatique... Assurez-vous aussi, que votre jante soit en bon état. |
N'utilisez
pas le kit de gonflage
si le pneu est abîmé à
la suite d'un roulage avec
un pneu crevé. Contrôlez donc soigneusement les flancs des pneus avant toute intervention. De même, rouler avec des pneumatiques dégonflés, voire même à plat (ou crevés) peut nuire à la sécurité et s'avérer être non réparable. Cette réparation est temporaire Un pneumatique ayant subi une crevaison doit toujours être examiné (et réparé si cela est possible) par un spécialiste. Lors du remplacement d'un pneumatique réparé à l'aide de ce kit, vous devez en avertir le spécialiste. Lors du roulage, une vibration peut être ressentie du fait de la présence du produit dans le pneumatique. |
Le kit est
homologué uniquement
pour gonfler les
pneumatiques du véhicule
équipé d'origine de ce kit. En aucun cas, il ne doit servir à gonfler les pneumatiques d'un autre véhicule, ou tout autre objet gonflable (bouée, bateau...). Évitez les projections sur la peau lors des manipulations de la bouteille liquide de réparation. Si toutefois des gouttelettes s'échappent, rincez abondamment. Ne laissez pas le kit de réparation à la portée des enfants. Ne jetez pas la bouteille vide dans la nature. Remettez-la à votre Représentant de la marque ou à un organisme chargé de sa récupération. La bouteille a une durée de vie limitée indiquée sur son étiquette. Vérifiez la date de péremption. Rendez-vous chez un Représentant de la marque pour remplacer le tuyau de gonflage et la bouteille de produit de réparation. |
Suivant véhicule, en cas de crevaison, utilisez le kit situé dans le rangement C ou sous le tapis de coffre D.
Avant d'utiliser le kit, garez le véhicule de façon à être suffisamment éloigné de la zone de circulation, enclenchez le signal de détresse et serrez le frein à main, faites descendre tous les occupants du véhicule et tenez-les éloignés de la zone de circulation. |
Ouvrez le kit, retirez les bouchons 1 et 3 (il est impératif de ne pas retirer l'opercule de la bouteille) puis vissez la bouteille 2 sur son support 3.
Contact mis,
- branchez l'embout 8 dans la prise accessoires de la planche de bord du véhicule ;
- dévissez le bouchon de valve de la roue concernée et vissez l'embout de gonflage 6 sur la valve ;
- appuyez sur l'interrupteur 5 pour gonfler le pneumatique à la pression préconisée (Reportez-vous à l'étiquette collée sur le chant de porte conducteur) ;
- après 7 minutes maximum, arrêtez le gonflage pour lire la pression (sur le manomètre 4) ;
Nota : pendant que la bouteille se vide (environ 30 secondes), le manomètre 4 indique brièvement une pression jusqu'à 6 bars, ensuite la pression chute.
- ajustez la pression : pour l'augmenter, continuez le gonflage avec le kit, pour la diminuer, tournez le bouton 7 situé sur l'embout de gonflage.
Si la pression n'est pas atteinte, la réparation n'est pas possible, ne prenez pas la route, faites appel à un Représentant de la marque.
Ne retirez pas le corps étranger à l'origine de la crevaison si celui-ci est toujours dans le pneumatique. |
Une fois le pneumatique correctement gonflé :
- arrêtez le kit ;
- refermez le bouchon intégré de la bouteille ;

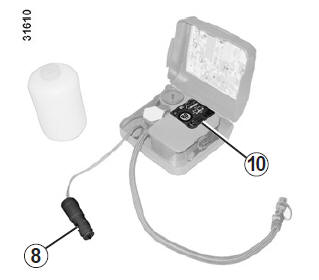

- débranchez la prise 8 ;
Aucun objet ne doit se trouver aux pieds du conducteur : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d'empêcher son utilisation. |
- collez l'étiquette de préconisation de conduite 10 sur un emplacement visible par le conducteur sur la planche de bord ;
- rangez le kit ;
- démarrez sans délai et, après environ 3 kilomètres ou 10 minutes maximum de roulage, arrêtez-vous pour contrôler la pression à l'aide du kit de gonflage. Si celle-ci est supérieure à 1,3 bar, ajustez-la à la valeur préconisée (Reportez-vous à l'étiquette collée sur le chant de porte conducteur), sinon faites appel à un Représentant de la marque : la réparation n'est pas possible.
Nota : après utilisation du kit de gonflage, pensez à vous rendre chez un Représentant de la marque pour remplacer le tuyau de gonflage et la bouteille de produit de réparation.
Précaution d'utilisation du kit
Le kit ne doit pas fonctionner plus de 15 minutes consécutives
Après une
réparation à l'aide
du kit, il ne faut pas parcourir
plus de 200 km. De
plus, réduisez votre vitesse
et, dans tous les cas, ne dépassez
pas 80 km/h. L'étiquette que vous
devrez coller sur un emplacement
visible sur la planche de bord vous
le rappelle. Suivant pays ou législation locale, un pneumatique réparé à l'aide du kit de gonflage des pneumatiques devra être remplacé. |
Attention,
un bouchon de valve manquant ou mal vissé peut nuire à l'étanchéité
des pneumatiques et provoquer des pertes de pression. Ayez toujours des bouchons de valve identiques à ceux d'origine et entièrement vissés. |
