Revue technique automobile - Renault Scenic: Généralités
Selon niveau d'équipement, le véhicule peut être équipé :
- d'une navigation " bas de gamme " (radionavigation),
- d'une navigation " haut de gamme " (navigation CARMINAT).
I - LA NAVIGATION " BAS DE GAMME "
La navigation " bas de gamme "(1) est composée :
- de la radionavigation utilisée pour la lecture du cédérom pour la navigation et de disques compacts pour la radio,
- d'un tableau de bord " milieu de gamme " (liaison multiplexée multimédia).
II - LA NAVIGATION " HAUT DE GAMME "
La navigation " haut de gamme " est composée :
- du lecteur de cédérom (2) situé sous le siège avant droit,
- de l'unité centrale de communication située sous le siège avant droit (3),

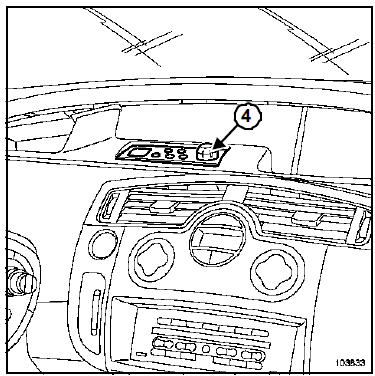

- d'un clavier de commande (4),
- d'un tableau de bord " haut de gamme " intégrant un écran de navigation.
Navigation "bas de gamme" :
Description du système
Information température extérieure
Tableau de bord " milieu de
gamme "
Commande au volant
Changeur de disques compacts
(sous le siège avant gauche)
Information ...
