Notice d'utilisation - Renault Scenic III: Filet de séparation

Suivant véhicule, il est utile lors du

Suivant véhicule, il est utile lors du transport d'animaux ou de bagages pour les isoler de la partie passager.

Il peut être positionné :

  •  derrière les sièges arrière A ;
  •  derrière les sièges avant B.
séparation de bagagesLe filet de séparation de bagages est prévu pour retenir une masse maximum de 10 kg.

Risques de blessures.

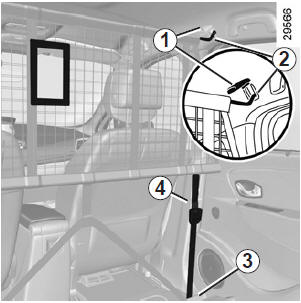

Pose du filet de séparation derrière les sièges avant
Pose du filet de séparation derrière les sièges avant

À l'intérieur du véhicule de chaque côté :

  •  levez le cache 1 pour accéder aux points d'ancrage servant de fixation supérieure du filet ;
  •  introduisez la tringle supérieure du filet 2 dans les points d'ancrage ;

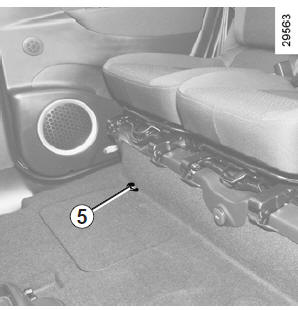

  • fixez les deux crochets 3 des sangles 4 du filet sur les ancrages 5 ;
  •  réglez la sangle 4 du filet de manière à ce qu'il soit bien tendu.
pas le filet de séparationN'installez pas le filet de séparation de bagages à cette position lorsqu'un passager occupe un siège arrière

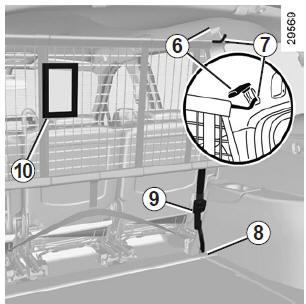

Pose du filet de séparation derrière les sièges arrière
Pose du filet de séparation derrière les sièges arrière

(derrière les sièges arrière de deuxième rangée en version 7 places) À l'intérieur du véhicule, de chaque côté :

  •  avancez les sièges de deuxième rangée au maximum ;

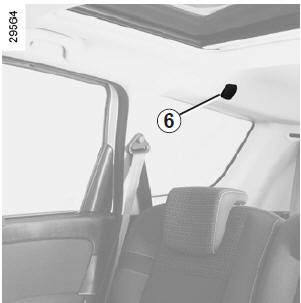

  •  levez le cache 6 pour accéder au rail servant de fixation supérieure du filet ;
  •  introduisez la tringle supérieure 7 du filet dans le rail ;

  • fixez le crochet 8 de la sangle du filet sur l'anneau inférieur ;
  •  réglez la sangle 9 du filet de manière à ce qu'elle soit bien tendue ;
  •  réglez la position des sièges de deuxième rangée : veillez à ce que les dossiers des sièges ne viennent pas toucher le filet de séparation.

Nota : la découpe 10 doit se trouver du côté du passage de sangle de la ceinture centrale.

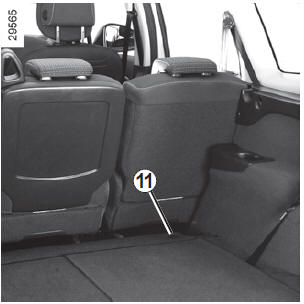

Suivant véhicule, vous devez retirer les

Suivant véhicule, vous devez retirer les anneaux d'arrimage 11 avant d'installer un filet de séparation des bagages.
