Notice d'utilisation - Renault Scenic III: Enjoliveur
Enjoliveur

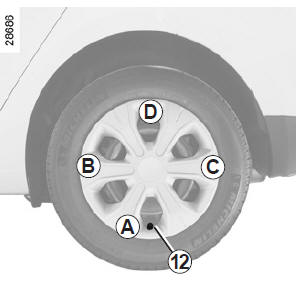

Déposez-le à l'aide de la clé d'enjoliveur 4 en engageant le crochet dans l'encoche prévue à proximité de la valve 12 (pour attraper le clip métallique).
Pour remettre l'enjoliveur, orientez-le par rapport à la valve 12. Enfoncez les crochets de maintien en commençant par le côté valve A puis B et C et terminez par le côté opposé à la valve D.
Nota : en cas d'utilisation de vis antivol, Reportez-vous au paragraphe "Changement de roue ".
Outillage (Cric - Manivelle...)
La présence des outils dépend du véhicule.
Clé de roue 1
Permet le blocage/déblocage des vis
de roue.
Cric 2
Repliez-le correctement avant de le
remettre dan ...
Changement de roue
Enclenchez
le signal de détresse.
Garez le véhicule à l'écart
de la circulation sur un sol
horizontal, non glissant et résistant
(si n&eac ...
