Revue technique automobile - Renault Scenic: Eclaté commande d'embrayage

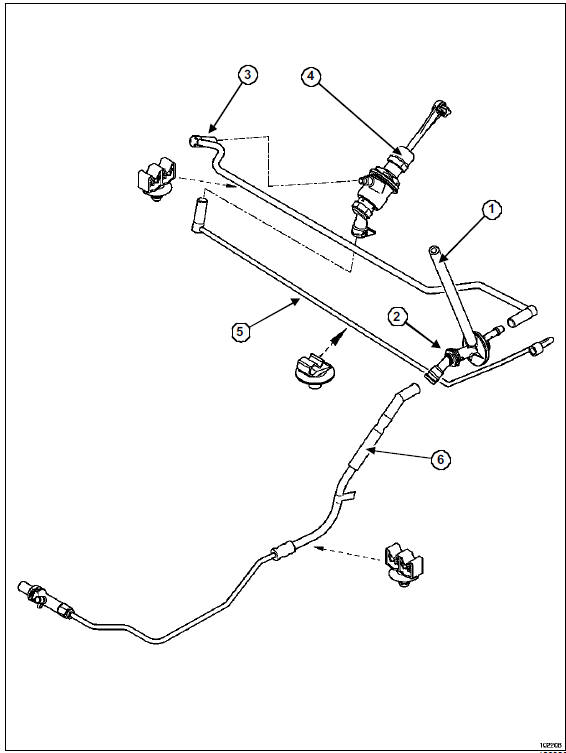

DIRECTION A DROITE ou DIRECTION A GAUCHE
DIRECTION A GAUCHE
- Canalisation alimentation émetteur (compartiment moteur)
- Emetteur (liaison compartiment moteur - compartiment habitacle)
- Canalisation alimentation récepteur (compartiment moteur)
DIRECTION A DROITE
- Canalisation alimentation émetteur (compartiment moteur)
- Renvoi d'émetteur (liaison compartiement moteur - compartiment habitacle)
- Canalisation alimentation émetteur (compartiment habitacle)
- Emetteur (compartiment habitacle)
- Canalisation alimentation récepteur (compartiment habitacle)
- Canalisation alimentation récepteur (compartiment moteur)
Assistance au freinage
d'urgence
Sans l'assistance au freinage
d'urgence
Avec l'assistance au freinage
d'urgence
L'assistance au freinage d'urgence est un dispositif
complémentaire à l'antiblocage ...
Cylindre émetteur d'embrayage
JH3 ou JR5 ou ND0, et DIRECTION A DROITE
Outillage spécialisé indispensable
Emb. 1596
Douille de 24 mm pour
dépose - repose
d'émetteur
d'em ...
