Revue technique automobile - Renault Scenic: Démarreur

F4R ou K4J ou K4M

F4R ou K4J ou K4M

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie en commençant par la borne négative.
  •  Déposer :
  •  les caches du moteur,
  •  les grilles d'auvent (Chapitre Essuyage / Lavage).

  • Déposer :
  •  les deux vis de fixation (1) de l'écran d'accès du filtre à air,
  •  l'écran d'accès du filtre à air,
  •  le résonateur d'air (K4J),
  •  le conduit de sortie filtre à air (K4M, F4R).

Débrancher :

  •  le connecteur de la sonde de niveau d'huile,
  •  les connexions du démarreur.

  • Déposer :
  •  les vis de fixation (2) du démarreur,
  •  le démarreur.

REPOSE

  •  Vérifier la présence de la douille de centrage.
  •  Procéder dans le sens inverse de la dépose.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).

K9K

DÉPOSE

  •  Mettre le véhicule sur un pont à deux colonnes.
  •  Débrancher la batterie en commençant par la borne négative.
  •  Déposer :
  • les caches du moteur,
  •  la roue avant droite.

  • Déposer :
  •  la grille d'auvent (Chapitre Essuyage / Lavage,
  •  les vis de fixation (1) de l'écran d'accès du filtre à air,
  •  l'écran d'accès du filtre à air,
  •  la vis de fixation (2) de la boîte à eau.

  • Déposer :
  •  les vis de fixation (3) de la cloison de boîte à eau,
  •  la cloison de boîte à eau.

  • Déposer :
  •  la roue avant droîte,
  •  la béquille du catalyseur (4),
  •  la béquille du catalyseur (5) sur la boîte de vitesses,
  •  le catalyseur (6)(Chapitre Echappement, Catalyseur, page 19B-6).

  • Déposer :
  •  les connexions électriques du démarreur,
  •  les fixations (7) du démarreur,
  •  le démarreur(8).

REPOSE

  •  Vérifier la présence de la douille de centrage.
  •  Procéder dans le sens inverse de la dépose.
  •  Reposer le catalyseur (Chapitre Echappement, Catalyseur, page 19B-6).
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires ( Chapitre Equipement électrique).

F9Q

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie en commençant par la borne négative.
  •  Déposer la grille d'auvent (Chapitre Essuyage / Lavage).

  • Déposer :
  •  les deux vis de fixation (1) de l'écran d'accès du filtre à air,
  •  l'écran d'accès du filtre à air,
  •  les vis de fixation (2) de la cloison de boîte à eau,
  •  la cloison de boîte à eau,
  •  les caches du moteur,
  •  la roue avant droite,
  •  la batterie,
  •  le bac à batterie,
  •  la Durit d'air entre le filtre à air et le conduit du turbocompresseur.

  • Déposer :
  •  la Durit d'air (3) et écarter légèrement la Durit (4),
  •  la biellette de reprise de couple inférieure.

  • Déposer :
  •  la béquille (5),
  •  la plaque de fixation (6) du catalyseur sur la boîte de vitesses,
  •  le catalyseur (7) (Chapitre Echappement).
  •  Débrancher les connexions électriques du démarreur.

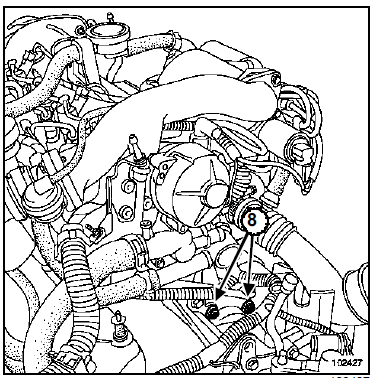

  • Déposer :
  •  les fixations (8) du démarreur,
  •  le démarreur.

REPOSE

  •  Vérifier la présence de la douille de centrage.
  •  Procéder dans le sens inverse de la dépose.
  •  Reposer le catalyseur (Chapitre Echappement, Catalyseur, page 19B-6).
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).
