Revue technique automobile - Renault Scenic: Alternateur

K9K

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie en commençant par la borne négative.

  • Déposer :
  •  les caches du moteur,
  •  les roues avant,
  •  les pare-boue,
  •  le renfort latéral (1) de la traverse de radiateur.

  • Débrancher :

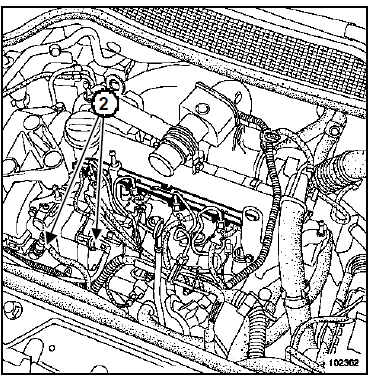

  •  les tuyaux (2) d'arrivée et de retour de carburant sur la pompe haute pression,
  •  la Durit d'arrivée d'air sur le résonateur d'air.
Nota :
  •  Respecter strictement les consignes de sécurité.

Placer des bouchons sur les orifices.

  •  Déposer la courroie d'accessoires ( Chapitre Haut et avant moteur).
  •  Débrancher les connexions électriques de l'alternateur.

  • Déposer :
  •  les vis de fixation (3) de l'alternateur,
  •  l'alternateur à l'aide d'un tournevis.

  • Dégager légèrement la Durit de conditionnement d'air (5).
  •  Faire passer l'alternateur entre la Durit de conditionnement d'air (5) et le support du groupe motoventilateur (4).
ATTENTION
  •  Ne pas forcer sur la Durit de conditionnement d'air: risque d'évacuation du liquide réfrigérant.

REPOSE

  • Rentrer les bagues (6) à l'aide d'une pince ou d'un étau pour faciliter la mise en place.
  •  Reposer la courroie d'accessoires.
  •  Tendre la courroie d'accessoires ( Chapitre Haut et avant moteur)
  •  Procéder dans le sens inverse de la dépose.
ATTENTION

Brancher la batterie ; effectuer les apprentissage nécessaires (Chapitre Equipement électrique).

F4R ou F9Q ou K4J ou K4M

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie en commençant par la borne négative.

  • Déposer :
  •  les caches du moteur,
  •  les roues avant,
  •  les pare-boue,
  •  le renfort latéral (1) de la traverse de radiateur,
  •  Débrancher :
  •  le connecteur des feux antibrouillard (si le véhicule en équipé),
  •  les tuyaux de lave-projecteurs (si le véhicule en est équipé) du côté du réservoir de liquide lave-vitre.
  •  Déposer :
  •  les fixations du bouclier,
  •  le bouclier.
  •  Débrancher les tuyaux du réservoir de liquide lavevitre.

  • Débrancher les deux connecteurs (2).
  •  Dégrafer le câble (3) d'ouverture du capot avant.
  •  Déposer :
  •  l'agrafe (4),
  •  la fixation (5),
  •  les vis de fixation (6) de la traverse de choc,
  •  la façade avant,
  •  la courroie d'accessoires (Chapitre Haut et avant moteur).
  •  Débrancher les connexions électriques de l'alternateur.

F4R ou K4M

  • Déposer la béquille de maintien de l'alternateur.

F9Q

  • Déposer :
  •  le conduit d'air (7) de l'échangeur air-air,
  •  le galet tendeur de la courroie d'accessoires.

  • Déposer :
  •  les vis de fixation (8) de l'alternateur,
  •  l'alternateur à l'aide d'un tournevis.
Nota : Pour faciliter la dépose de l'alternateur, décaler légèrement l'ensemble de refroidissement vers l'avant (prendre soin de ne pas déformer les tuyaux du condenseur).

REPOSE

ATTENTION

Remplacer impérativement une courroie déposée.

  • Rentrer les bagues (9) à l'aide d'une pince ou d'un étau pour faciliter la mise en place.
  •  Reposer la courroie d'accessoires.
  •  Tendre la courroie d'accessoires (voir Chapitre Haut et avant moteur).
  •  Procéder dans le sens inverse de la dépose.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (voir Chapitre Equipement électrique).
