Revue technique automobile - Renault Scenic: Contrôle de conformité
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif).
Conditions d'application : moteur arrêté sous contact
Ecran principal
Sous-fonction : puissance
Sous-fonction : assistance
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif).
Conditions d'application : moteur au régime de ralenti.
Ecran principal
Sous-fonction : puissance
Sous-fonction : assistance

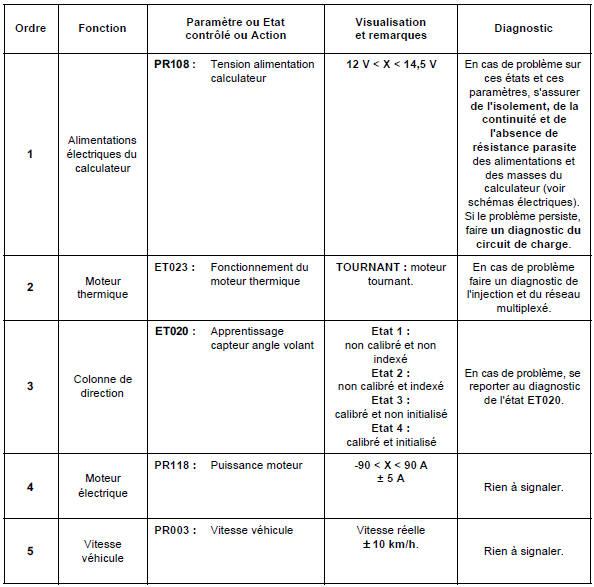

Traitement des états et paramètre
calculateur
ET020
APPRENTISSAGE CAPTEUR ANGLE VOLANTETAT 1 : Non calibré et
non indexé
ETAT 2 : Non calibré et indexé
ETAT 3 : Calibré et non initialis&eacut ...
Effets client
CONSIGNES
Ne consulter les effets client qu'après un contrôle complet par l'outil de
diagnostic.
...
D'autres materiaux:
Capteur de position de pédale
de frein
DÉPOSE
Débrancher le connecteur du capteur de pédale de
frein.
Tourner le capteur de pédale de frein d'un quart de
tour dans le sens antihoraire.
Déposer le capteur de pédale de frein.
REPOSE
Tirer impérativement ...
Navigation "haut de gamme" :
Clavier
Le clavier est composé ;
d'un bouton rotatif qui permet :
de se déplacer dans différents menus,
de valider,
de manoeuvrer l'écran,
d'un pavé de déplacement qui permet :
de se déplacer sur une carte ...
Contacteur de volant :
Branchement
CONTACTEUR DE VOLANT
touche " Reprendre " : 900 Ω
touche " 0 " : 0 Ω environ
touche " + " : 270 Ω environ
touche " - " : 100 Ω environ
Nota :
Pour la dépose de la commande sous volant (Chapitre
Commande - signalisation).
...
