Revue technique automobile - Renault Scenic: Contacteur de feux de détresse et centralisation des portes
L'interrupteur de feux de détresse et la commande électrique d'ouverture et de fermeture des ouvrants ne forment qu'une seule pièce.
DÉPOSE

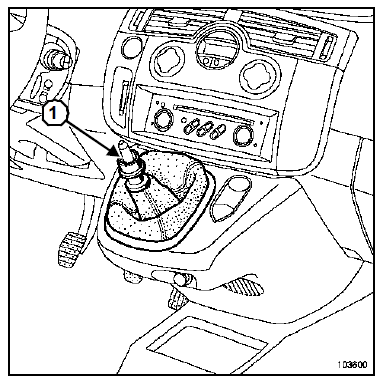

- Tirer vers le haut le pommeau du levier de vitesses pour le déclipper.
- Déposer le ressort de rappel en (1).
- Déclipper le soufflet.
- Déclipper la partie supérieure du garnissage du levier de vitesses.
- Débrancher le connecteur.
- Désolidariser la commande des feux de détresse et centralisation des portes.
