K9K

Couples de serragem

vis de fixation du carter inférieur 1,4 daN.m
vis de fixation avant de la traverse de radiateur 10,5 daN.m
vis de fixation arrière de la traverse de radiateur 2,1 daN.m
biellette de reprise de couple sur le berceau 10,5 daN.m
biellette de reprise de couple sur le moteur 10,5 daN.m

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie en commençant par borne négative .
  •  Déposer le protecteur sous moteur.
  •  Vidanger l'huile moteur.
  •  Déposer :
  •  les caches du moteur,
  •  la jauge à huile,
  •  les roues avant,
  •  les pare-boue

  • Déposer :
  •  les fixations des renforts latéraux gauche et droit,

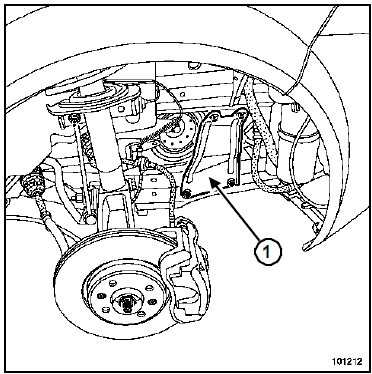

  •  les renforts latéraux (1) gauche et droit.
  •  Attacher l'ensemble de refroidissement à la traverse supérieure.

  • Déposer les fixations (2) de la traverse inféreure de radiateur.
  •  Déposer :
  •  les fixations de la bride de la transmission droite sur le palier relais,
  •  les fixations du palier relais sur le carter inférieur,
  •  la béquille du catalyseur,
  •  la fixation du carter inférieur sur le support multifonction,
  •  les fixations du carter inférieur,
  •  le carter inférieur.

REPOSE

Nota :
  •  les plans de joint doivent être propres, secs et non gras (éviter les traces de doigts).
  •  un surplus de produit d'étanchéité à l'application peut provoquer un débordement de ce produit lors du serrage des pièces. Le mélange du produit avec le fluide peut provoquer une dégradation de certains éléments (moteur, radiateur...).

  • Appliquer quatre cordons de silicone 12F008 de référence 7711219706 en (3) et (4) d'un diamètre de 5 mm.
  •  Appliquer deux points de silicone 12F008 de référence 7711219706 en (5) d'un diamètre de 7 mm à l'intersection de la plaque de fermeture du vilebrequin et du carter-cylindres.

  • Vérifier lors de la repose du carter inférieur, que :
  •  les languettes (6) de la plaque anti-émulsion soient bien positionnées dans les encoches (7),
  •  le carter-cylindres et le carter inférieur côté volant moteur soient alignés pour éviter une déformation du carter d'embrayage.

  • Reposer :
  •  la plaque anti-émulsion sur le carter-cylindres,
  •  le carter inférieur :

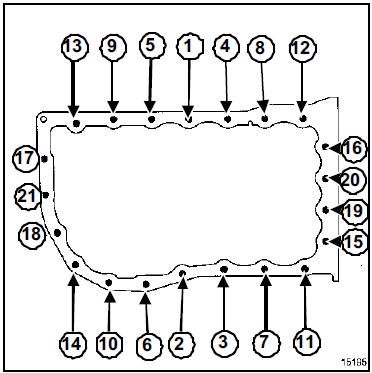

  •  presserrer dans l'ordre et au couple les vis de fixation du carter inférieur (0,8 daN.m)
  •  serrer dans l'ordre et au couple les vis de fixation du carter inférieur (1,4 daN.m)
  •  Serrer aux couples :
  •  les vis de fixation avant de la traverse de radiateur (10,5 daN.m),
  •  les vis de fixation arrière de la traverse de radiateur (2,1 daN.m),
  •  la biellette de reprise de couple sur le berceau (10,5 daN.m),
  •  la biellette de reprise de couple sur le moteur (10,5 daN.m),
  • Procéder dans le sens inverse de la dépose.
  •  Effectuer le remplissage d'huile moteur.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (voir Chapitre Equipement électrique).

F4R ou K4J ou K4M

Couples de serragem

vis de fixation du carter inférieur (K4J, K4M) 1,4 daN.m
vis de fixation du carter inférieur (F4R) 1,4 daN.m
vis de fixation avant de la traverse de radiateur 10,5 daN.m
vis de fixation arrière de la traverse de radiateur 2,1 daN.m
biellette de reprise de couple sur le berceau 10,5 daN.m
biellette de reprise de couple sur les moteurs K4J, K4M 10,5 daN.m
biellette de reprise de couple sur le moteur F4R 18 daN.m

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie en commençant par la borne négative.
  •  Déposer le protecteur sous moteur.
  •  Vidanger l'huile moteur.
  •  Déposer :
  •  les caches du moteur,
  •  la jauge à huile,
  •  les roues avant,
  •  les pare-boue,

  • Déposer :
  •  les fixations des renforts latéraux gauche et droit,

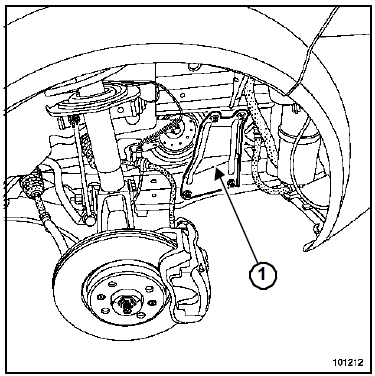

  •  les renforts latéraux (1) gauche et droit.
  •  Attacher l'ensemble de refroidissement à la traverse supérieure.

  • Déposer les fixations (2) de la traverse inférieure de radiateur.

K4J ou K4M

  • Déposer :
  •  les fixations de la bride de la transmission droite sur le palier relais,
  •  les fixations du palier relais sur le carter inférieur,
  •  la fixation du carter inférieur sur le support multifonction,
  •  les fixations du carter inférieur,
  •  le carter inférieur.

F4R

  • Déposer :
  •  la biellette de reprise de couple,
  •  les fixations du carter inférieur,
  •  le carter inférieur.

REPOSE

K4J ou K4M

Nota :
  •  Les plans de joint doivent être propres, secs et non gras (éviter les traces de doigts).
  •  Un surplus de produit d'étanchéité à l'application peut provoquer un débordement de ce produit lors du serrage des pièces. Le mélange du produit avec le fluide peut provoquer une dégradation de certains éléments (moteur, radiateur, ...).

  • Appliquer quatre cordons de silicone 12F008 de référence 77 11 219 706 en (3) et (4) d'un diamètre de 5 mm.
  •  Appliquer deux points de silicone 12F008 de référence 77 11 219 706 en (5) d'un diamètre de 7 mm à l'intersection de la plaque de fermeture du vilebrequin et du carter-cylindres.

  • Vérifier lors de la repose du carter inférieur, que :
  •  les languettes (6) de la plaque anti-émulsion soient bien positionnées dans les encoches (7),
  •  le carter-cylindres et le carter inférieur côté volant moteur soient alignés pour éviter une déformation du carter d'embrayage.

  • Reposer :
  •  la plaque anti-émulsion sur le carter cylindres,
  •  le carter inférieur.
  • Presserrer dans l'ordre et au couple les vis de fixation du carter inférieur (0,8 daN.m).
  •  Serrer dans l'ordre et au couple les vis de fixation du carter inférieur (K4J, K4M) (1,4 daN.m).

F4R

Nota :
  •  Les plans de joint doivent être propres, secs et non gras (éviter les traces de doigts).
  •  Un surplus de produit d'étanchéité à l'application peut provoquer un débordement de ce produit lors du serrage des pièces. Le mélange du produit avec le fluide peut provoquer une dégradation de certains éléments (moteur, radiateur, ...).

  • Mettre un cordon de silicone RHODORSEAL 5661 :
  •  en (1), de chaque côté du palier N"1,
  •  en (2), à l'intersection de la plaque de fermeture du vilebrequin et du carter-cylindres.
  •  Reposer le carter inférieur avec un joint neuf.

  • Presserrer dans l'ordre et au couple les vis de fixation du carter inférieur (0,5 daN.m).
  •  Serrer dans l'ordre et au couple les vis de fixation du carter inférieur (F4R) (1,4 daN.m)
  • Serrer aux couples :
  •  les vis de fixation avant de la traverse de radiateur (10,5 daN.m),
  •  les vis de fixation arrière de la traverse de radiateur (2,1 daN.m),
  •  la biellette de reprise de couple sur le berceau (10,5 daN.m),
  •  la biellette de reprise de couple sur les moteurs K4J, K4M (10,5 daN.m),
  •  la biellette de reprise de couple sur le moteur F4R (18 daN.m).
  •  Procéder dans le sens inverse de la dépose
  •  Effectuer le remplissage d'huile moteur.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (voir Chapitre Equipement électrique).

F9Q

Couples de serragem

vis de fixation du carter inférieur 1,4 daN.m
vis de fixation avant de la traverse de radiateur 10,5 daN.m
vis de fixation arrière de la traverse de radiateur 2,1 daN.m
biellette de reprise de couple sur le berceau 10,5 daN.m
biellette de reprise de couple sur le moteur 18 daN.m

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie en commençant par la borne négative.
  •  Déposer le protecteur sous moteur.
  •  Vidanger l'huile moteur.
  •  Déposer :
  •  les caches du moteur,
  •  la jauge à huile,
  •  les roues avant,
  •  les pare-boue,

  • Déposer les renforts latéraux (1) de la traverse inférieure de radiateur.
  •  Attacher l'ensemble de refroidissement à la traverse supérieure.

  • Déposer les fixations (2) de la traverse inféreure de radiateur.
  •  Déposer :
  •  la biellette de reprise de couple inférieure,
  •  les fixations du carter inférieur,
  •  le carter inférieur.

REPOSE

Nota :
  •  Les plans de joint doivent être propres, secs et non gras (éviter les traces de doigts).
  •  Un surplus de produit d'étanchéité à l'application peut provoquer un débordement de ce produit lors du serrage des pièces. Le mélange du produit avec le fluide peut provoquer une dégradation de certains éléments (moteur, radiateur,...).

  • Mettre un cordon de silicone RHODORSEAL 5661 :
  •  en (4), de chaque côté du palier N"1,
  •  en (3), à l'intersection de la plaque de fermeture du vilebrequin et du carter-cylindres.
  •  Reposer le carter inférieur avec un joint neuf.

  • Presserrer dans l'ordre et au couple les vis de fixation du carter inférieur (0,5 daN.m).
  •  Serrer dans l'ordre et au couple les vis de fixation du carter inférieur (1,4 daN.m).
  • Serrer aux couples :
  •  les vis de fixation avant de la traverse de radiateur (10,5 daN.m),
  •  les vis de fixation arrière de la traverse de radiateur (2,1 daN.m),
  •  la biellette de reprise de couple sur le berceau (10,5 daN.m),
  •  la biellette de reprise de couple sur le moteur (18 daN.m).
  •  Procéder dans le sens inverse de la dépose.
  •  Effectuer le remplissage d'huile moteur.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).
