Revue technique automobile - Renault Scenic: Capteur de vitesse de lacet et d'accélération transversale

Revue technique automobile - Renault Scenic / Châssis / Antiblocage des roues / Capteur de vitesse de lacet et d'accélération transversale

Matériel indispensable

outil de diagnostic



Couples de serragem
écrous de fixation du capteur de vitesse de lacet et d'accélération transversale 0,8 +/-0,1 daN

DÉPOSE

  •  Débrancher la batterie en commençant par la borne négative.

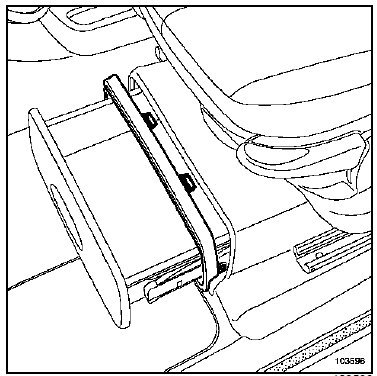

  • Déclipper l'encadrement du tiroir.

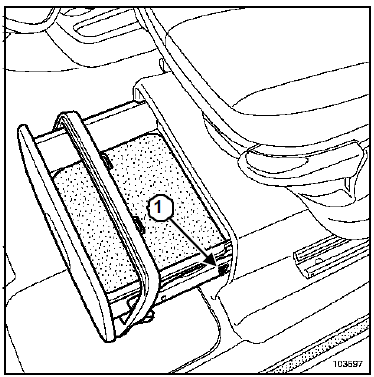

  • Déposer le tiroir en exercant une pression sur le clip (1) à l'aide d'un tournevis plat.
  •  Débrancher le connecteur du capteur de vitesse de lacet et d'accélération transversale.
ATTENTION
  •  Manipuler ce capteur avec précaution.
  • Déposer :
  •  les écrous de fixation du capteur,
  •  le capteur.

REPOSE

ATTENTION

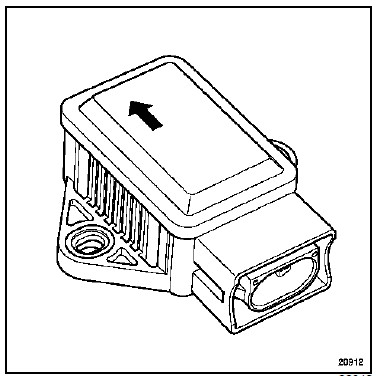

  •  Monter impérativement le capteur dans le sens d'avancement du véhicule (sens de la flèche).
  •  Remplacer impérativement tout capteur ayant subi un choc.
  • Procéder dans le sens inverse de la dépose.
  • Serrer au couple les écrous de fixation du capteur de vitesse de lacet et d'accélération transversale (0,8 +/-0,1 daN).
IMPORTANT

Valider impérativement la réparation par un essai routier et un contrôle à l'aide de l'outil de diagnostic.



ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).
