Revue technique automobile - Renault Scenic: Calculateur d'airbag
|
Matériel indispensable |
| outil de diagnostic |
|
Couples de serragem
|
|
| vis de fixation du calculateur d'airbag | 0,8 daN.m |
| vis de fixation du levier de vitesses | 2,1 daN.m |
| ATTENTION Avant la dépose d'un élément du système de sécurité, verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume fixe (contact mis). |
DÉPOSE
- Débrancher la batterie en commençant par la borne négative.
- Déposer le pommeau du levier de vitesses en le tirant vers le haut.
- Déposer le ressort de rappel (1).
- Dégrafer le soufflet (2) du levier de vitesses.
- Déclipper la garniture supérieure du levier de vitesses.
- Débrancher le connecteur de la commande des feux de détresse.
- Déposer :

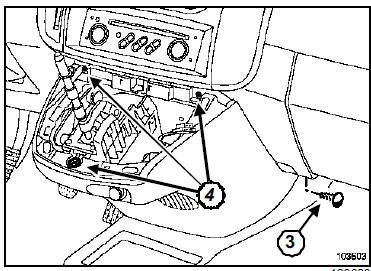

- les agrafes latérales (3),
- les trois vis de fixation (4).
- Dégrafer la garniture inférieure du levier de vitesses.
- Débrancher les connecteurs :
- du haut-parleur de navigation (selon niveau d'équipement).

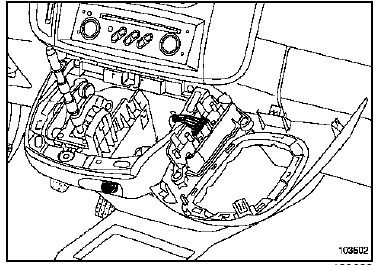

- Déposer la garniture du levier de vitesses.
- Déposer les trois vis de fixation de la commande du levier de vitesses.
- Soulever partiellement la moquette.
- Déposer l'insonorisation (5).

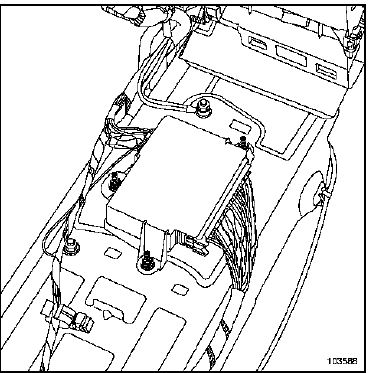

- Déclipper le carter de protection (1) puis (2).
- Débrancher les connecteurs.
- Déposer les trois vis de fixation.
REPOSE
- Positionner le calculateur avant de le brancher.
- Serrer au couple les vis de fixation du calculateur d'airbag (0,8 daN.m).
- Rebrancher les connecteurs.
| ATTENTION Remplacer le carter de protection du calculateur d'airbag, après chaque démontage. |
- Serrer au couple les vis de fixation du levier de vitesses (2,1 daN.m).
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique). |
- Effectuer les configurations du calculateur (Chapitre Airbag et prétensionneurs, Calculateur d'airbag : Configuration, page 88C-15).
ATTENTION
|
Procédure de verrouillage du
calculateur d'airbag
Matériel indispensable
outil de diagnostic
Verrouiller le calculateur à l'aide de l'outil de
diagnostic :
Sélectionner et valider le sys ...
Calculateur d'airbag :
Branchement
Connecteur 22 voies
Connecteur 64 voies
...
