Revue technique automobile - Renault Scenic: Antennes d'ouverture
Pour fonctionner en mode " mains-libres ", les poignées de portes doivent être équipées :
- de capteurs de présence (1) accompagnés d'un déflecteur placé sur la poignée pour détecter la main de l'utilisateur,
- d'une touche de condamnation (2),
- d'une antenne d'ouverture intégrée à la poignée (3).
| Nota :
Après une période de non utilisation de 72 heures
environ, les capteurs de présence sont désactivés. La détection de demande de décondamnation est alors réalisée par un capteur de mouvement. Le capteur de présence et le capteur de mouvement ne forment qu'une seule pièce. |
Pour la dépose des poignées (Chapitre Mécanismes et accessoires).

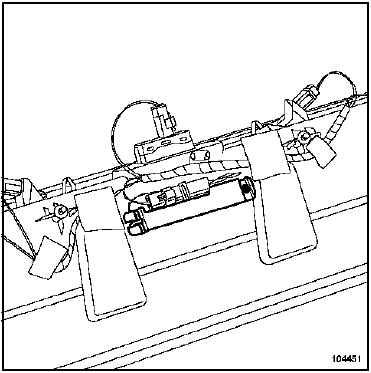

Pour fonctionner en mode " mains libres ", les véhicules doivent être équipés d'une antenne d'ouverture dans le bandeau de hayon arrière.
Pour la dépose du bandeau de hayon (Chapitre Mécanismes et accessoires).
Antennes d'ouverture :
Fonctionnement
Les véhicules équipés du système " mains libres " disposent
de trois antennes de démarrage et de cinq
autres pour la gestion des ouvrants.
I - ANTENNE DE D&Ea ...
Antennes d'ouverture :
Branchement
Capteurs de présence et mouvement (connecteur
2)
Antenne d'ouverture et touche de condamnation
(connecteur 3)
Nota :
La touche de condamnation est un interrupte ...
