Revue technique automobile - Renault Scenic: Airbag latéral rideau

Matériel indispensable

outil de diagnostic



Couples de serragem

vis de fixation de l'airbag latéral rideau 0,8 daN.m

L'airbag latéral rideau est fixé derrière la garniture de pavillon.

Pour se déployer, le sac gonflable dégrafe la garniture de pavillon.

DÉPOSE

IMPORTANT

Avant la dépose d'un élément du système de sécurité, verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume fixe (contact mis).

Déposer la garniture de pavillon (Chapitre Mécanismes et accessoires).

  • Débrancher le connecteur du module.

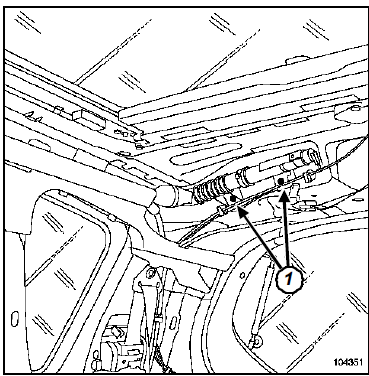

  •  Déposer les vis de fixation (1).

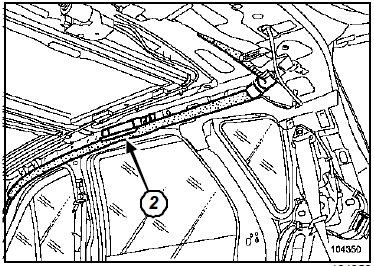

  • Déposer le déflecteur (2) fixé par des rivets.

  • Dégrafer le rideau en :

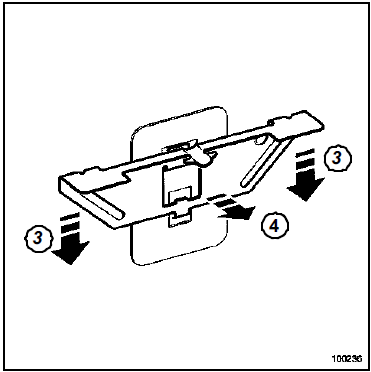

  •  abaissant (3) le rideau, pour faire descendre l'agrafe fixée sur la caisse,
  •  tirant (4) sur le rideau de manière à dégager l'agrafe de sa partie supérieure,

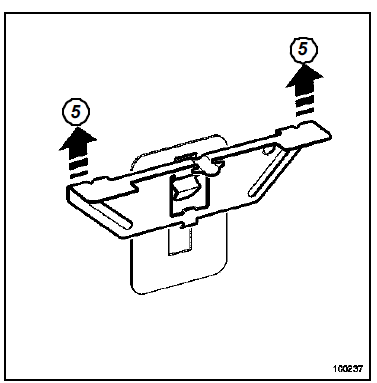

  •  levant (5) l'ensemble.
IMPORTANT

Pour la mise au rebut d'un airbag non déclenché, (Chapitre Airbag et prétensionneurs, Procédure de destruction, page 88C-37).

REPOSE

ATTENTION
  •  Lors du déclenchement d'un module airbag rideau suite à la mise à feu, la déformation de la première fixation impose systématiquement la mise en place d'une plaquette fournie en pièce de rechange.
  •  Lors d'un déclenchement d'un airbag rideau, certaines pièces doivent impérativement être remplacées (Chapitre Airbag et prétensionneurs, Précautions pour la réparation, page 88C-3).

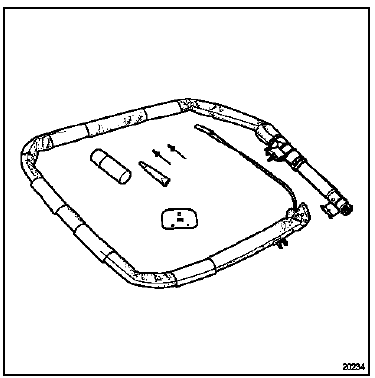

  • Utiliser les pièces de rechange suivantes :
  •  un airbag rideau,
  •  un déflecteur,
  •  une plaquette référence 82 00 277 635 ,
  •  deux rivets spécifiques référence 77 03 072 050 ,
  •  un échantillon de colle référence 77 11 171 805 .
Nota : La plaquette est identique côté droit et côté gauche.

I -MISE EN PLACE DE LA PLAQUETTE

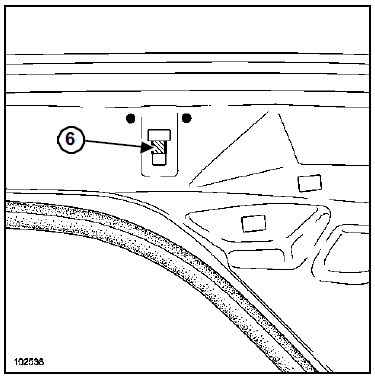

  • Découper la tôle (6) détériorée par le déclenchement de l'airbag rideau.
  •  Appliquer une gamme de peinture anticorrosion à l'endroit de la découpe.
  •  Nettoyer les surfaces à coller.
  •  Dégraisser les surfaces à coller.

  • Enduire la plaquette de colle après avoir appliqué l'activateur fourni.

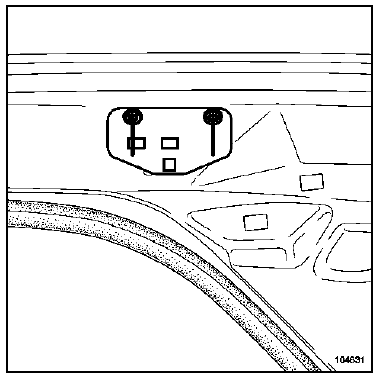

  •  Placer la plaquette.
  •  Riveter la plaquette.
ATTENTION

La colle et les rivets sont spécifiques et ne doivent en aucun cas être remplacés par d'autres références.

  • Injecter de la cire de corps creux (voir Note Technique peinture gamme d'application).

II - MISE EN PLACE DU MODULE

  •  Mettre en place l'airbag sans serrer les vis de fixation.

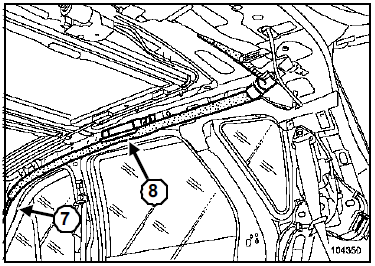

  • Mettre en place l'airbag en commençant par le maintien (7).
  •  Positionner toutes les agrafes.
  •  Serrer au couple les vis de fixation de l'airbag latéral rideau (0,8 daN.m).
IMPORTANT

Remplacer impérativement le déflecteur (8) après chaque dépose.

  • Fixer le déflecteur en utilisant des rivets de référence 77 03 072 337.
  •  Rebrancher le connecteur en s'assurant qu'il soit bien verrouillé.
IMPORTANT

Effectuer un contrôle du calculateur d'airbag à l'aide de l'outil de diagnostic.

  • Déverrouiller, si tout est correct, le calculateur d'airbag, sinon voir manuel de réparation diagnostic.
