Revue technique automobile - Renault Scenic: "Haut de gamme" : Fonctionnement

L'autoradio permet un fonctionnement sans position accessoires pendant 20 minutes environ. L'autoradio émet un signal sonore puis s'éteint.

I - FONCTION RADIO

Le système utilise deux tuners distincts :

  •  le tuner pour l'écoute de la radio,
  •  le tuner pour l'écoute des messages du système " info traffic ".

Le tuner de la fonction radio utilise trois modes de sélections visibles à l'écran et accessibles par la façade de l'autoradio :

  •  mode manuel (MANU),
  •  mode par présélections (PRESET),
  •  mode par ordre alphabétique (LIST) manuel ou dynamique (voir paramétrage).

II - FONCTION LECTEUR DE DISQUES COMPACTS

Le changeur de disques compacts peut contenir six disques compacts (introduction par la façade).

Le changeur de disques compacts peut lire des disques audio classiques et les éventuelles pistes audio des cédérom.

La lecture d'un disque peut être effectuée dans l'ordre ou de façon aléatoire.

Nota :
  •  La lecture aléatoire ne s'effectue que sur les plages d'un disque. A la fin du disque, la lecture aléatoire s'effectue sur le disque suivant.
  •  La fonction " mute " arrête la lecture du disque et l'afficheur indique " pause " (selon version).

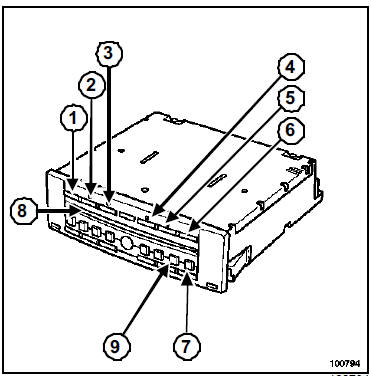

1 - Introduction des disques compacts

Appuyer sur la touche (7)

Appuyer sur la touche (7)" LOAD "

Nota : L'afficheur indique " SELECT ".

Sélectionner par les touches (1) à (6), la position souhaitée du disque compact.

Nota : L'afficheur indique " WAIT " puis le message " INSERT ".

Insérer le disque par la fente (8).

Nota : L'afficheur indique " LOAD " puis lit le disque.

Répéter l'opération pour les autres disques.

2 - Ejection des disques compacts

Appuyer sur la touche (7).

Sélectionner par les touches (1) à (6) le disque à éjecter.

Nota :
  •  Le disque est éjecté. Si le disque est toujours présent après une temporisation de 15 secondes environ, le disque est automatiquement ré-inséré.
  •  Durant toutes ces opérations, le son est automatiquement coupé.
  •  Tous les disques peuvent être éjectés en appuyant sur la touche (9)" ALL ".

III - PARTICULARITÉ DE LA MISE A L'HEURE PAR LE SATELLITE

Effectuer un appui long sur la touche " source - " (haut droit) pour entrer dans le mode réglage de l'heure.

Nota : Les heures clignotent sur l'afficheur.

Presser les touches " + " et " - " pour régler l'heure.

Presser la touche source " - " pour valider la saisie.

Nota : Les minutes clignotent sur l'afficheur.

Presser les touches " + " et " - " pour régler les minutes.

Presser la touche " source " pour valider la saisie et sortir du mode de réglage de l'heure.

IV - GESTION DU VOLUME

A chaque mise en fonctionnement de l'autoradio, le volume est égal à celui de l'arrêt avec un volume maximal de 15.

Nota :
  •  La fonction " mute " arrête la lecture du disque compact.
  •  Les messages " info traffic " sont au même volume que la source écoutée. Si le volume est modifié pendant un message, ce volume est mémorisé jusqu'à la mise en veille.
  •  Si la température de l'autoradio est trop élevée pour un bon fonctionnement, le volume est automatiquement baissé (sans modification du volume sur l'afficheur).
  •  En cas de court-circuit sur les haut-parleurs, l'amplificateur est coupé.

1 - Correction du volume

Le volume du son peut être corrigé en fonction de la vitesse du véhicule. Pour activer la fonction, sélectionner la courbe de modification de volume souhaitée par le mode " expert " (effectuer un appui long sur la touche " source " jusqu'à entendre un bip) : 5 pour modification maximale, 0 pour suppression de la modification.

2 - Courbe d'égalisation

L'autoradio dispose d'un éventail de courbes liées au type de musique écouté : CLASSIC / JAZZ / POP / VOICE / FLAT / PERSO.

3 - Balance - fader

Pour un fonctionnement simplifié, l'autoradio permet l'activation ou la désactivation de tout ou partie des haut-parleurs :

  •  < FRONT > : seuls les haut-parleurs avant fonctionnent,
  •  < FRONT : seul le haut-parleur avant gauche fonctionne,
  •  FRONT > : seul le haut-parleur avant droit fonctionne,
  •  < REAR > : seuls les haut-parleurs arrière fonctionnent,
  •  ALL CAR : tous les haut-parleurs fonctionnent (balance et fader centrés),
  •  PERSO : réglage personnalisé.

4 - Sortie auxiliaire

Dans le menu " EXPERT ", le mode de fonctionnement de la source auxiliaire peut être choisi :

  •  AUX ON : choix de la source par défilement (radio, disques compacts, aux, radio...) même s'il n'y a pas de signal source vers la radio,
  •  AUX AUTO : connexion automatique à la radio à l'apparition d'un signal source,
  •  AUX OFF : inhibition de la source (radio, cd, radio...).
