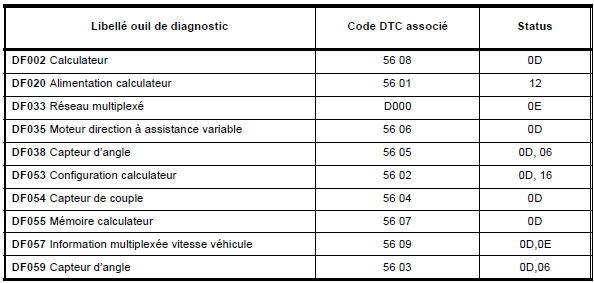

Revue technique automobile - Renault Scenic: Tableau récapitulatif des défauts du système
| Nota : Suivant la version de diagnostic, l'index du défaut du "capteur d'angle" est différent : DF038 ou DF059 |
Configuration et apprentissages
CF094
SANS CORRECTION DE TIRAGE
CONSIGNES
Si vous souhaitez qu'aucune de tirage ne soit appliquée, valider cette
commande.
Cette fonction annule le type de correction ...
Interprétation des défauts
DF002
PRESENT
OU
MEMORISE
CALCULATEURDEF : Anomalie calculateur
IMPORTANTDans les contextes mémorisés du DF002, si le
PR143 correspond à ...
D'autres materiaux:
Capteur de hauteur avant
Couples de serragem
vis de fixation du capteur
de hauteur avant
8 N.m
Le capteur avant et le calculateur forment une seule
pièce indissociable.
DÉPOSE
Débrancher le connecteur.
Déposer :
l'agrafe (1),
&nb ...
Tablette arrière : versions châssis normal
Tablette arrière
Pour la déposer, décrochez les deux
cordons de rappel 1.
Rabattez la partie A sur la partie B,
tirez vers le haut puis vers vous.
Pour la reposer, procédez dans le sens
inverse de la dépose.
Masse maximum sur la tablette arri& ...
Tableau de commande :
Branchement
Voie tableau de commande
Affectation
Voie du capteur actuateur
1
Masse
-
2
Commande vitesse 1
Voie 1 connecteur A du boîtier
résistances
3
Commande vitesse 2
Voie 2 connecteur A du boîtier
résistances
...
