Revue technique automobile - Renault Scenic: Support de fixation supérieure d'aile avant
Le remplacement de cette pièce est une opération complémentaire au renfort de côté d'auvent pour une collision avant.
C'est un élément de structure démontable.
Dans l'opération décrite ci-après, vous ne trouverez que les positions des fixations spécifiques à l'élément.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée seule.
DEPOSE

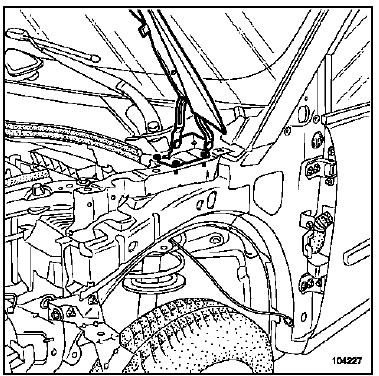

Pour accéder aux fixations du support de fixation supérieure d'aile avant, déposer :
- les pares-boues,
- le bouclier avant,
- les projecteurs,
- l'aile avant,
- le capot
Côté opposé au choc, la dépose du capot s'effectue par les fixations inférieures de compas.
La dépose s'effectue par les vis (A).
REPOSE
Procéder dans le sens inverse de la dépose.
| ATTENTION Avant de reposer la pièce : Effectuer un montage provisoire de l'aile et du capot afin de repérer la bonne position du support de fixation supérieur d'aile. Effectuer une protection anti-corrosion (B) entre les interfaces du support de fixation supérieur d'aile avant et le renfort supérieur de côté d'auvent. |
Pour les opérations de réglage se reporter à la méthode de l'aile avant (chapitre 42A-A).
