Revue technique automobile - Renault Scenic: Rangements et trappes de plancher

DEPOSE

Rangements sous siège avant

Déclipper l'encadrement du tiroir

Déclipper l'encadrement du tiroir

Exercer une pression sur le clip (1) à l'aide d'un

Exercer une pression sur le clip (1) à l'aide d'un tournevis plat.

Déposer le tiroir.

Trappe d'accès au Carminat (selon niveau d'équipement)

Exercer une pression sur le clip à l'aide d'un

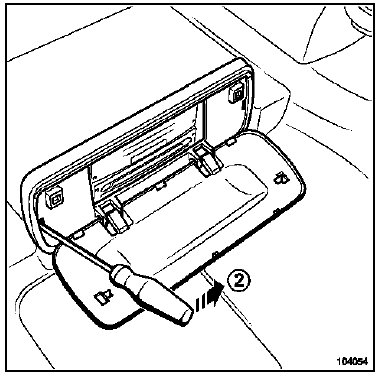

Exercer une pression sur le clip à l'aide d'un tournevis (2).

Déposer l'encadrement de la trappe.

Trappes de plancher

Débrancher les cosses de l'éclaireur.

Débrancher les cosses de l'éclaireur.

Déclipper la trappe.

Rangements sous siège arrière

Exercer une pression sur le clip (3) pour extraire le

Exercer une pression sur le clip (3) pour extraire le tiroir suivant l'illustration ci-dessous.

Exercer une pression sur le clip pour déposer

Exercer une pression sur le clip pour déposer l'encadrement du tiroir suivant l'illustration ci-dessous.

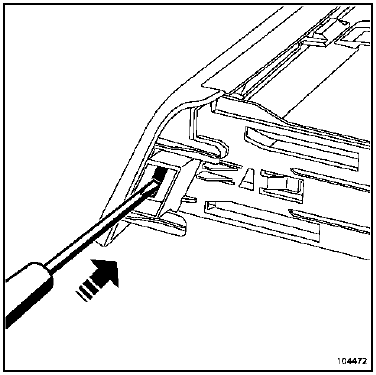

Exercer une pression sur le clip et déposer le guide

Exercer une pression sur le clip et déposer le guide tiroir.

REPOSE

Procéder dans le sens inverse de la dépose.
