Revue technique automobile - Renault Scenic: Position des inserts gonflants
Les inserts gonflants assurent l'étanchéité et l'insonorisation des corps creux du véhicule. Ceux ci réagissent à la température lors de l'immersion de la caisse dans les bains de cataphorèse en usine.
Ces conditions ne peuvent pas être reproduites en atelier.
| Nota : Les pièces de rechanges livrées assemblées comportant un insert subissent une immersion dans un bain de cataphorèse. |
Les inserts n'étant pas récupérables, ceux-ci doivent être remplacés systématiquement.
Les inserts fournis par le magasin des pièces de rechange sont identiques à l'origine.
Pour reproduire leur propriétés d'étanchéité et d'insonorisation, réaliser la gamme d'opérations suivantes :
- Nettoyer les surfaces d'encollage à l'heptane (référence : 77 11 170 064).
- Obturer les trous de l'insert si nécessaire en découpant un morceau de plaque insonorisante (référence : 77 01 423 546).
- Appliquer sur la périphérie et dans les trous de l'insert du mastic en cordon préformé d'étanchéité pour garniture (référence : 77 01 423 330).
- Mettre en position l'insert en comprimant le mastic.
| ATTENTION Ne pas redéposer la pièce après avoir comprimé le cordon. Lors des opérations de soudure MIG, protéger les inserts contre les projections de métal en fusion et les dispersions de chaleur. Par exemple, utiliser une patte de protection thermique (référence : 77 11 172 826). |
Dans certains cas, il est possible de remplacer uniquement la partie accessible de l'insert qui est à découper sur la pièce de rechange.

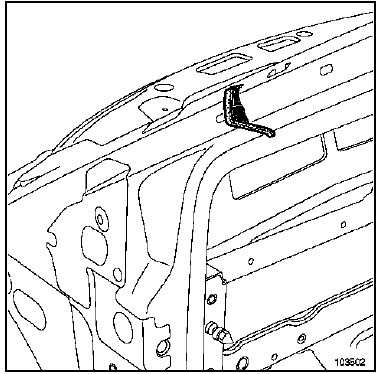

Pied avant
Renfort de pied avant
Montant de baie de pare-brise
Doublure de montant de baie de pare-brise
Longeron avant partie arrière
Pied milieu
Renfort de pied milieu
Renfort intérieur de pied milieu
Aile arrière
Caisse
Le remplacement de cette pièce est une opération de base pour une collision
avant.
Dans l'opération décrite ci-après, vous ne trouverez que les descriptions des
...
Structure inferieure avant
Couples de serrage
vis A
3,5 daN.m
vis de boîtier
3,5 daN.m
Le remplacement de cette pièce est une opération de
base pour une collisio ...
