Couples de serrage

écrou (A) 2,1 daN.m
vis de boîtier 3,5 daN.m

Le remplacement de cette pièce est une opération de base pour une collision arrière.

C'est un élément de structure démontable en aluminium.

Dans l'opération décrite ci-après, vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE DE RECHANGE

Pièce assemblée avec :
Traverse extrême arrière
Boîtiers latéraux
Vis
Ecrous

ATTENTION

La traverse contribue à la rigidité de la structure en cas de choc.

Respecter impérativement le couple de serrage après toute intervention sur la traverse.

DEPOSE

Pour accéder aux fixations de la traverse de choc, déposer :

  •  les feux arrière,
  •  les pare-boue arrière,
  •  le bouclier arrière.

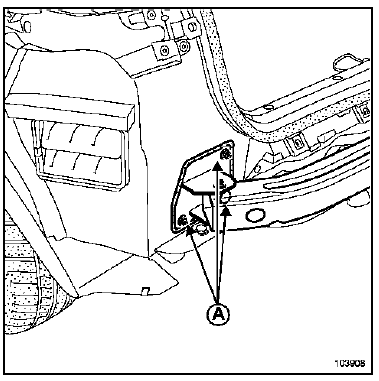

Déposer les écrous de fixation latérale (A) (trois de

Déposer les écrous de fixation latérale (A) (trois de chaque côté).

Nota : Selon le degré du choc, il est possible de remplacer la traverse sans déposer les boîtiers.

REPOSE

Procéder dans le sens inverse de la dépose.

Après toutes interventions nécessitant la dépose des boîtiers, vérifier l'état de la mousse (B) de la traverse.

Remplacer la masse si nécessaire.

Nota : Selon le degré du choc, il est possible d'effectuer le remplacement de l'absorbeur (C) de la traverse.
