Revue technique automobile - Renault Scenic: Panneau d'aile arrière
Le remplacement de cette pièce est une opération de base pour une collision latérale arrière.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Pour effectuer cette opération, commander en supplément :
- l'insert gonflant supérieur,
- l'insert gonflant inférieur.
Les coupes (a) évitent la dépose du pavillon.
La coupe (b) évite de refaire la protection anti-gravillon du bas de caisse et permet de préserver l'insert gonflant inférieur.
Choisir la combinaison des coupes en fonction des déformations.
| Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |
Pour les parties collées, utiliser une colle de structure (référence 77 11 219 885).
| IMPORTANT Pour ne pas détériorer les organes électriques et électroniques du véhicule :
|
COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Renfort de gâche de porte
Appui de cric arrière
PIECES CONCERNEES (épaisseur en mm) :
- Panneau d'aile arrière 0,9
- Renfort supérieur de custode 1
- Renfort de custode 0,9
- Pavillon 0,8
- Traverse arrière de pavillon 1
- Doublure de brancard arrière 0,9
- Appui de cric 1,8
- Support de feux arrière 1
- Gouttière de panneau d'aile arrière 1
- Allonge de passage de roue arrière 1
- Fermeture arrière de bas de caisse 1
- Doublure de custode 0,7
DETAILS DE LA POSITION DES INSERTS GONFLANTS
Remplacer impérativement les inserts gonflants (voir chapitre 40A-L).
Commander les inserts en fonction du choix des coupes.
POSITION DES MASSES DE CABLAGES ELECTRIQUES
Doublure latérale de jupe arrière
REMPLACEMENT COMPLET
Particularité de la coupe a
II est possible de réaliser une soudure en bord à bord.
Particularité de la coupe b
| ATTENTION Ne pas effectuer la coupe en dessous de cette limite pour éviter de polluer l'insert gonflant (X1 350 mm). |

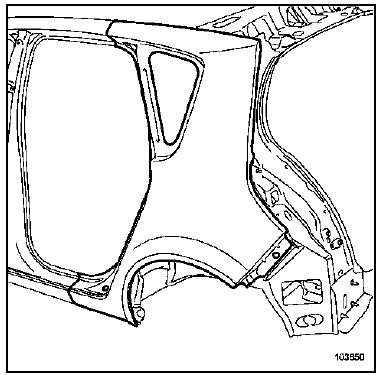

Particularité du changement du panneau d'aile arrière
| Nota : Utiliser une colle de structure (référence 77 11 219 885) sur la zone de sertissage. |
Utiliser une colle type M.J.Pro (référence 77 11 172 376) pour assurer l'aspect et l'étanchéité après sertissage du panneau d'aile arrière.
Support de feu arrière
Le remplacement de cette pièce complète est une
opération complémentaire au remplacement du
pavillon et du panneau d'aile arrière pour une collision
arrièr ...
