Revue technique automobile - Renault Scenic: Garniture supérieure de pied milieu

DEPOSE

Avancer le siège avant

Décrocher la ceinture de sécurité en appuyant sur le

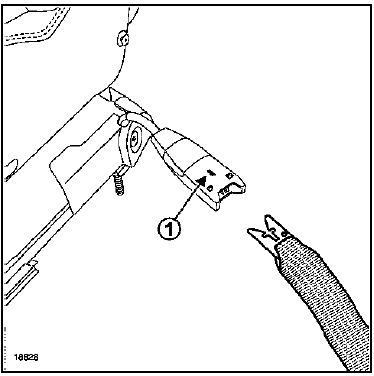

Décrocher la ceinture de sécurité en appuyant sur le verrou (1).

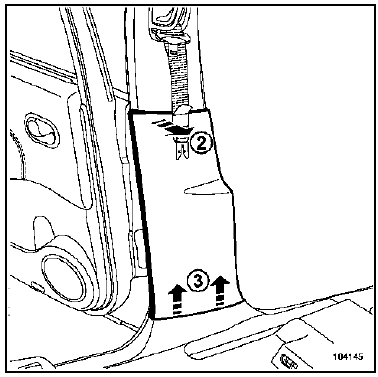

Déclipper la garniture en partie supérieure (2).

Déclipper la garniture en partie supérieure (2).

Déposer la garniture (3).

Déposer partiellement les joints d'étanchéité de porte.

Déposer partiellement les joints d'étanchéité de porte.

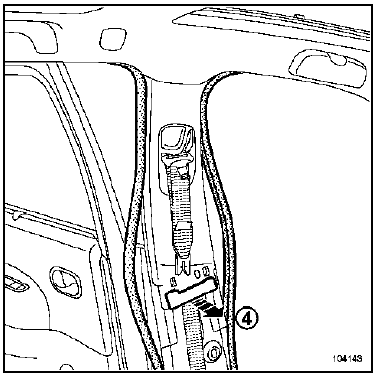

Déclipper les agrafes de maintien inférieures (4).

Déposer :

Déposer :

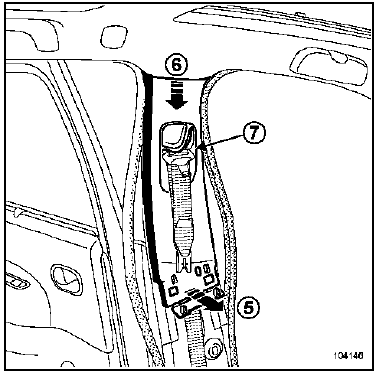

  •  la garniture (5) et (6),
  •  la sangle de la ceinture par l'orifice (7).

REPOSE

Procéder dans le sens inverse de la dépose.
