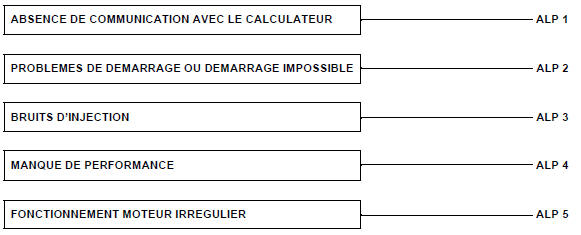

CONSIGNES
Avant de réaliser les démarches liées aux effets client, s'assurer de l'absence de défaut et de la conformité (ou non) des "paramètres" et "états", grâce à l'outil de diagnostic.
Si l'effet client n'est pas supprimé, suivre alors l'ALP correspondant.
Interprétation des commandes
AC002
ELECTROVANNE EGR
ETAPE 1
Mesurer la résistance de la vanne de recirculation des gaz
d'échappement, entre ses voies 1 et 5 :
...
Arbre de localisation de pannes
ALP 1
Absence de communication avec le calculateur
Vérifier la conformité du type véhicule ainsi que du domaine,
sélectionnés sur ...
