Notice d'utilisation - Renault Scenic III: Dispositifs de retenue complémentaires : aux ceintures avant, aux ceintures arrière, de protection latérale
Suivant véhicule, ils peuvent être constitués de :
- prétensionneurs d'enrouleur de ceinture de sécurité ;
- prétensionneurs de ventrale ;
- limiteurs d'effort de thorax ;
- airbags frontaux conducteur et passager.
Ces systèmes sont prévus pour fonctionner séparément ou conjointement à l'occasion de chocs frontaux.
Suivant le niveau de violence du choc, le système peut déclencher :
- le blocage de la ceinture de sécurité ;
- le prétensionneur de l'enrouleur de ceinture de sécurité (qui se déclenche pour rectifier le jeu de la ceinture) ;
- l'airbag frontal "petit volume " ;
- le prétensionneur de ceinture ventrale pour plaquer l'occupant sur son siège ;
- l'airbag frontal "grand volume ".
Prétensionneurs
Les prétensionneurs servent à plaquer la ceinture contre le corps, à plaquer l'occupant sur son siège et à augmenter ainsi son efficacité.
Contact mis, lors d'un choc de type frontal important et suivant la violence du choc, le système peut déclencher :
- le prétensionneur de l'enrouleur de ceinture de sécurité 1 qui rétracte instantanément la ceinture ;
- le prétensionneur de ventrale 2 sur les sièges avant.
![]()
|
Limiteur d'effort
À partir d'un certain niveau de violence de choc, ce mécanisme se déclenche pour limiter, à un niveau supportable, les efforts de la ceinture sur le corps.
Airbag conducteur et passager
Il équipe les places avant côté conducteur et passager.

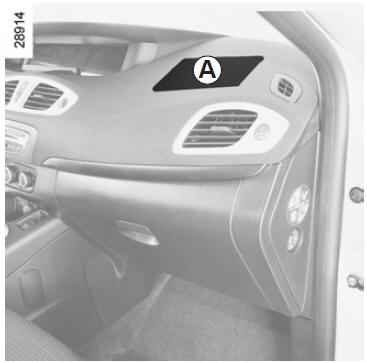

Un marquage "airbag " sur le volant, la planche de bord (zone de l'airbag A) et, suivant véhicule, une vignette en partie inférieure du pare-brise rappellent la présence de cet équipement.
Chaque système airbag est composé de :
- un airbag et son générateur de gaz montés sur le volant pour le conducteur et dans la planche de bord pour le passager ;
- un boîtier électronique de surveillance du système commandant l'allumeur électrique du générateur de gaz ;
- des capteurs déportés ;
- un témoin de contrôle unique
au tableau de bord.
![]() Le déploiement de l'airbag, qui doit être immédiat, peut provoquer des blessures à la surface de la peau ou autres désagréments. |
Fonctionnement
le système n'est opérationnel que contact mis.
Lors d'un choc violent de type frontal, les airbags se gonflent rapidement, permettant ainsi d'amortir l'impact de la tête et du thorax du conducteur sur le volant et du passager sur la planche de bord ; puis ils se dégonflent immédiatement après le choc afin d'éviter toute entrave pour quitter le véhicule.

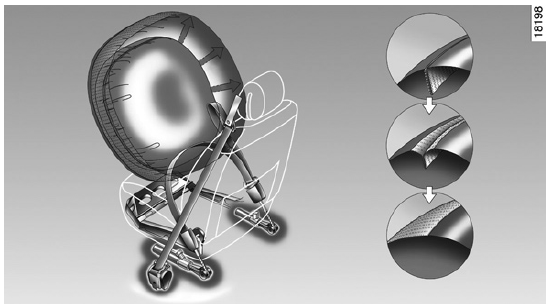

Particularité de l'airbag frontal
suivant la violence du choc, celui-ci possède deux volumes de déploiement et intègre un système de ventilation :
- airbag "petit volume ", c'est le premier degré de déploiement ;
- airbag "grand volume ", les coutures de l'airbag se déchirent de manière à libérer un volume plus important du sac (cas des chocs les plus violents).
Tous les avertissements qui suivent sont destinés à ne pas gêner le déploiement de l'airbag et à éviter des blessures graves directes par projection lors de son ouverture.
![]()
Avertissements concernant l'airbag passager
IL EST INTERDIT D'INSTA LLER UN SIÈGE ENFANT DOS À LA ROUTE SUR LE SIÈGE PASSAGER AVANT TA NT QUE LES DISPOSITIFS COMPLÉMENTAIRES À LA CEINTURE PASSAGER AVANT NE SONT PAS DÉSACTIVÉS. (reportez-vous au paragraphe "Sécurité enfants : désactivation, activation airbag passager avant " en chapitre 1) |
Dispositifs complémentaires aux ceintures arrière
Limiteur d'effort
À partir d'un certain niveau de violence de choc, ce mécanisme se déclenche pour limiter, à un niveau supportable, les efforts de la ceinture sur le corps.
![]()
|
Dispositifs de protection latérale
Airbags latéraux
Il s'agit d'un airbag équipant les places avant qui se déploie sur le côté du siège (côté portière) afin de protéger les occupants en cas de choc latéral violent.
Airbags rideaux
Il s'agit d'un airbag équipant chaque côté supérieur de la voiture et qui se déploie le long des vitres latérales avant et arrière afin de protéger les occupants en cas de choc latéral violent.
![]()
|
Dispositifs de retenue complémentaires
Tous les avertissements qui suivent sont destinés à ne pas gêner le déploiement de l'airbag et à éviter des blessures graves directes par projection lors de son ouverture.
![]() Le déclenchement des prétensionneurs ou des airbags en cas de retournement ou de choc arrière même violent n'est pas systématique. Des chocs sous le véhicule de type trottoirs, trous dans la chaussée, pierres... peuvent provoquer le déclenchement de ces systèmes.
|
Anomalies de fonctionnement
Ce témoin s'allume au démarrage
moteur puis s'éteint après trois secondes
environ.
S'il ne s'allume pas à la mise sous contact ou s'il reste allumé, il signale une défaillance du système.
Consultez au plus tôt un Représentant de la marque.
Tout retard dans cette démarche peut signifier une perte dans l'efficacité de la protection.
