Revue technique automobile - Renault Scenic: Contacteur d'ouverture de lunette arrière
DÉPOSE
| Nota : La dépose du bandeau de porte n'est pas nécessaire pour effectuer cette opération. |

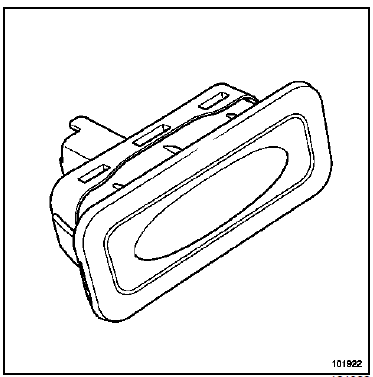

- Protéger le contacteur de la commande d'ouverture avec du ruban de masquage.

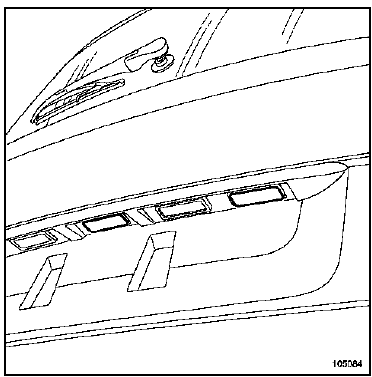

- Déclipper la commande à l'aide d'un tournevis plat.
- Débrancher le connecteur.
REPOSE
- Procéder dans le sens inverse de la dépose.
BRANCHEMENT
✍Voie 1 : Masse
- Voie 2 : Commande d'ouverture
| Nota : La commande d'ouverture de la lunette ouvrante est un interrupteur simple. Le contrôle de la commande d'ouverture peut être effectué à l'aide d'un ohmmètre. |
