Revue technique automobile - Renault Scenic: Ceinture de sécurité arrière
|
Couple de serrage
|
|
| des fixations de ceinture | 21 N.m |
DEPOSE
| IMPORTANT En cas de doute sur le déclenchement d'un élément du système de sécurité, voir chapitre 03B, Collision, Diagnostic. |
| IMPORTANT Avant toute intervention sur un élément du système de sécurité, verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (voir chapitre Equipement électrique). Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume fixe (contact mis). |
Déposer les sièges arrière.
Avancer le siège avant
Déclipper la garniture en partie supérieure (1).
Déposer la garniture (2).
Déclipper la garniture (3) et (4).
Déclipper la garniture de bas de marche supérieure (5).
Particularité de la ceinture airbag arrière
Débrancher les connecteurs.
Déposer la vis de fixation de la platine.
Déclipper l'éclaireur.
Débrancher le connecteur.
Déposer les trois vis de fixation (6) de la garniture.
Déposer partiellement :
- le joint de porte de coffre,
- le joint de porte arrière.
Ecarter la garniture intérieure de passage de roue.
| Nota : Il n'est pas nécessaire de déposer le tapis de coffre, ni de déposer intégralement la garniture intérieure de passage de roue. |
Déclipper la garniture (7).
Dégager la sangle de ceinture par l'orifice (8).

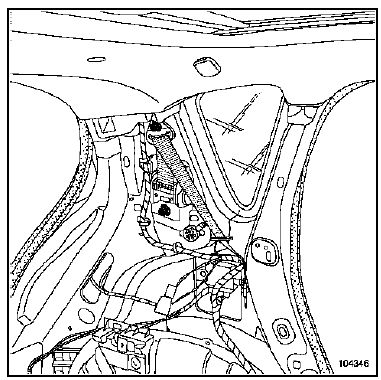

Déposer :
- la vis du renvoi de ceinture,
- la vis de l'enrouleur.
Débrancher le connecteur.
Déposer l'enrouleur.
REPOSE
Serrer au couple les vis de fixation de ceinture (21 N.m).
Procéder dans le sens inverse de la dépose.
