ALP 1 Pas de communication avec le calculateur

CONSIGNES

Rien à signaler.

Essayer l'outil de diagnostic sur un autre véhicule.
Vérifier :
  •  la liaison entre l'outil de diagnostic et la prise diagnostic (bon état du câble),
  •  les fusibles injection, moteur et habitacle
S'assurer de la présence d'un + 12 V batterie sur la voie 16, d'un + 12 V après contact sur la voie 1 et d'une masse sur la voie 5 et sur la voie 4 de la prise diagnostic.

Remettre en état si nécessaire.
Contact coupé, débrancher le connecteur du calculateur d'aide au parking afin de vérifier l'isolement, la continuité et l'absence de résistance parasite des liaisons :

Connecteur du calculateur d'aide au stationnement

Voie 1 → + Avant contact (voir schéma du véhicule)
Voie 3 → Masse
Voie 8 → Voie 7 de la prise diagnostic (ligne K)

Remettre en état si nécessaire (voir schéma du véhicule).

APRES REPARATION

Faire un contrôle complet à l'outil de diagnostic.

ALP 2 Pas de signal sonore

CONSIGNES

Ne consulter cet effet client qu'après un contrôle complet avec l'outil diagnostic (aucun défaut ne doit être présent ou mémorisé).

APRES

APRES REPARATION

Vérifier le bon fonctionnement du système.

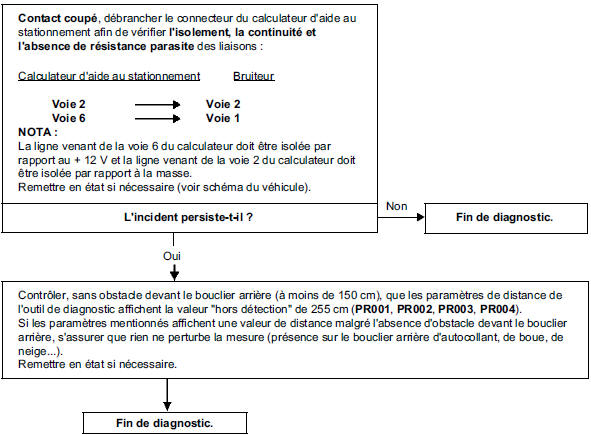

ALP 3 Signal sonore permanent (sans détection d'obstacle)

CONSIGNES

Ne consulter cet effet client qu'après un contrôle complet avec l'outil diagnostic (aucun défaut ne doit être présent ou mémorisé)

APRES

APRES REPARATION

Vérifier le bon fonctionnement du système.

    Effets client
    CONSIGNES Ne consulter ces effets client qu'après un contrôle complet avec l'outil de diagnostic. ...

    Boitier interconnexion moteur
    ...

    D'autres materiaux:

    Remplacement organes
    OPERATION DE REMPLACEMENT, PROGRAMMATION OU DE REPROGRAMMATION DU CALCULATEUR Le système peut être programmé et reprogrammé par la prise diagnostic avec l'outil de diagnostic RENAULT CLIP (consulter la Note Technique 3585A ou suivre les instructions fournies par l' ...

    Affectations des voies du calculateur
    AFFECTATION DES VOIES DU CALCULATEUR Connecteur 46 voies Affectation des voies du connecteur du calculateur d'ESP ...

    Interprétation des états
    ET002 +12 V APC CONSIGNES Aucun défaut ne doit être présent ou mémorisé. Sous contact, moteur arrêté. L'état doit être "ACTIF". Faire un test du réseau multiplexé et de l'Unité d ...
