Revue technique automobile - Renault Scenic: "Haut de gamme" : Ampli-tuner
|
Outillage spécialisé indispensable |
|
| Ms. 1373 | Outil de dépose autoradio Philips |
DÉPOSE
- Débrancher la batterie, en commençant par la borne négative.
- Déposer les sièges arrière.
- Déposer :
- les agrafes (1),
- la garniture (2).
- Déposer la fixation des sièges arrières (3).

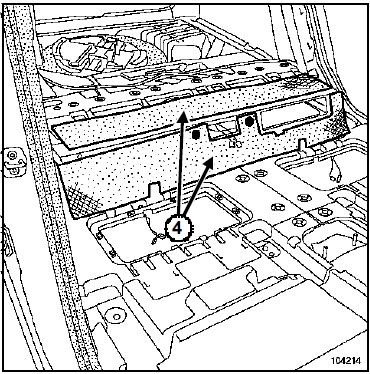

- Déposer les insonorisants (4).

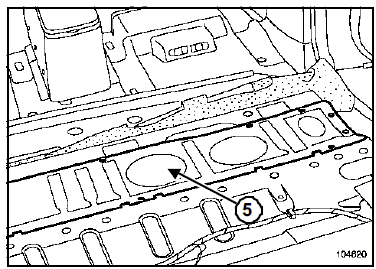

- Déposer la trappe (5).
- Débrancher l'ampli-tuner.
- Déposer l'ampli-tuner à l'aide de l'outil (Ms. 1373).
REPOSE
- Procéder dans le sens inverse de la dépose.
| ATTENTION En cas de remplacement de l'ampli-tuner, entrer impérativement le code de l'ancien ampli-tuner du véhicule (Chapitre Radio, "haut de gamme" : Code de protection, page 86A-11). |
"Haut de gamme" :
Branchement du changeur de
disques compacts
Connecteur noir
Connecteur vert
...
"Haut de gamme" :
Branchement de l'ampli-tuner
Connecteur noir (A)
Connecteur noir (B)
Connecteur jaune (C)
Connecteur bleu (D)
ATTENTIONEntrer impérativement le code de l'ancien
amplituner
dans le ...
